汽車油封的標準公差及尺寸規格表
來源：廣東東晟密封科技有限公司 - m.dreamgrimm.cn更新時間：2017-01-04
汽車油封的唇口直徑公差及油封基本標準尺寸規格表的詳細具體的內容。

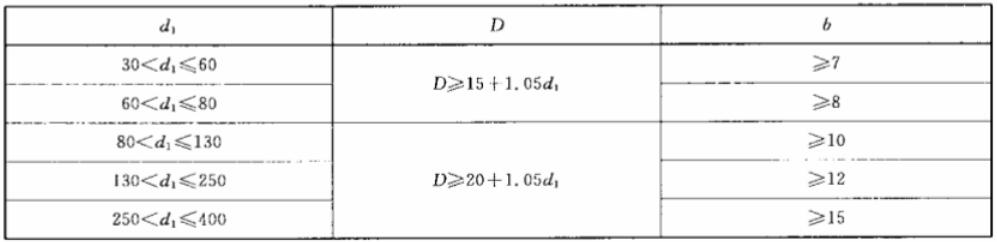

一、汽車油封的標準基本尺寸規格表：（單位為mm）
|
d1 |
D |
d |
|
30<d1≤60 |
D≥15+1.05d1 |
≤7 |
|
60<d1≤80 |
≤8 |
|
|
80<d1≤130 |
D≥20+1.05d1 |
≤10 |
|
130<d1≤250 |
≤12 |
|
|
250<d1≤400 |
≤15 |

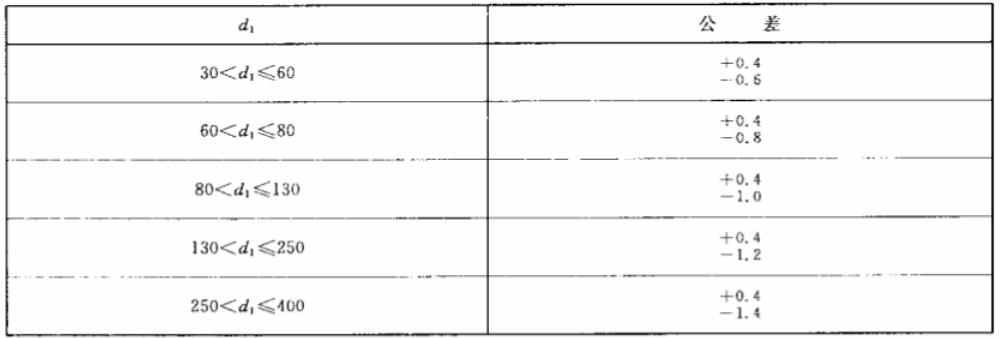

二、汽車油封的唇口直徑公差表：（單位為mm）
|
d1 |
汽車油封的唇口直徑公差 |
|
30<d1≤60 |
+0.4 -0.6 |
|
60<d1≤80 |
+0.4 -0.8 |
|
80<d1≤130 |
+0.4 -1.0 |
|
130<d1≤250 |
+0.4 -1.2 |
|
250<d1≤400 |
+0.4 -1.4 |
注：請參考gbt24795.1-2009商用車車橋旋轉軸唇形密封圈第1部分：結構、尺寸和公差。
